Granate a grattacielo montate su rotaia per operazioni portuali e di cantiere pesanti

Introduzione al Prodotto

Il carroponte su rotaia per carichi pesanti di Zehua è una soluzione di sollevamento ad alta efficienza progettata per il carico, lo scarico e il trasferimento di merci in porti, banchine e scali ferroviari. Prodotto secondo gli standard FEM, DIN e IEC, questo carroponte industriale opera in parallelo con sistemi di gru a piedistallo e carriponte mobili. Disponibile in strutture a braccio singolo o a quattro aste, gestisce container, materiali sfusi e carichi pesanti breakbulk con la massima efficienza e stabilità operativa.

Cos'è un Carroponte su Rotaia?

Un carroponte su rotaia (denominato anche carroponte portuale su rotaia) è un carroponte a braccio viaggiante per carichi pesanti montato su rotaie d'acciaio a livello del suolo. È progettato specificamente per terminali di movimentazione materiali all'aperto, ferroviari e sul lungomare.

• Principio di Funzionamento: Muovendosi lungo binari dedicati, la gru integra un meccanismo di rotazione a 360 gradi (1,5 giri/min), un movimento di sollevamento variabile (30-50 m/min) e un sollevamento a velocità regolabile per gestire merci su un raggio di lavoro flessibile da 8,5 m a 100 m.

• Configurazioni del Braccio Strutturale:

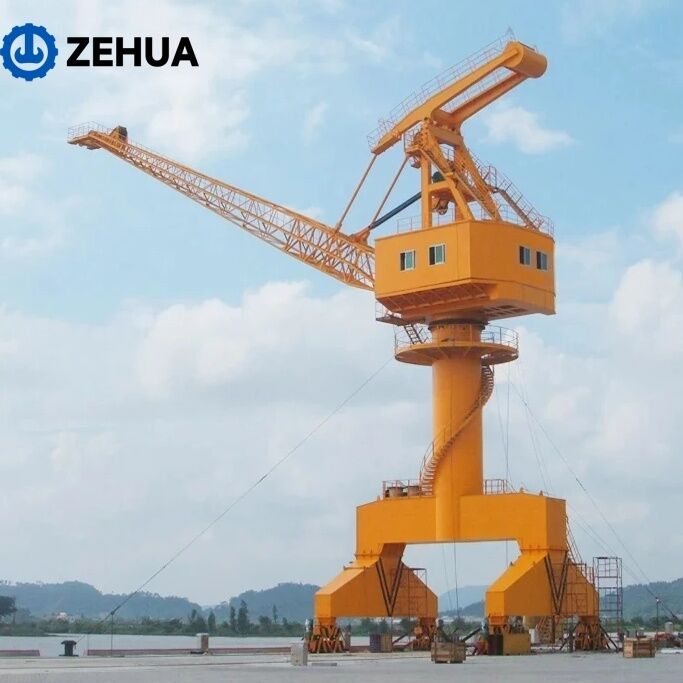

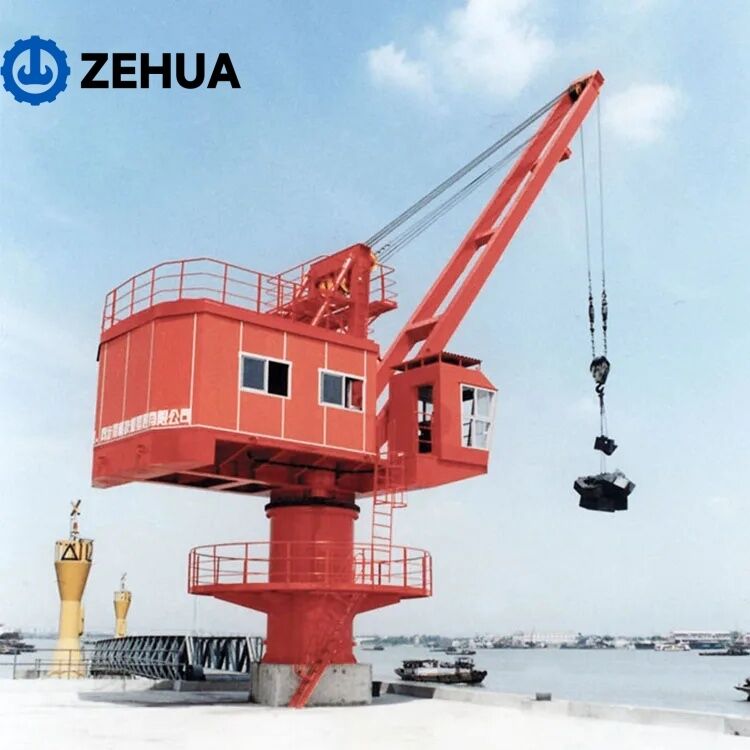

  • Tipo a Braccio Singolo: Presenta un design strutturale semplificato, peso morto ridotto e elevate prestazioni di sollevamento, rendendolo un'opzione economicamente vantaggiosa per la movimentazione generale di carichi breakbulk.

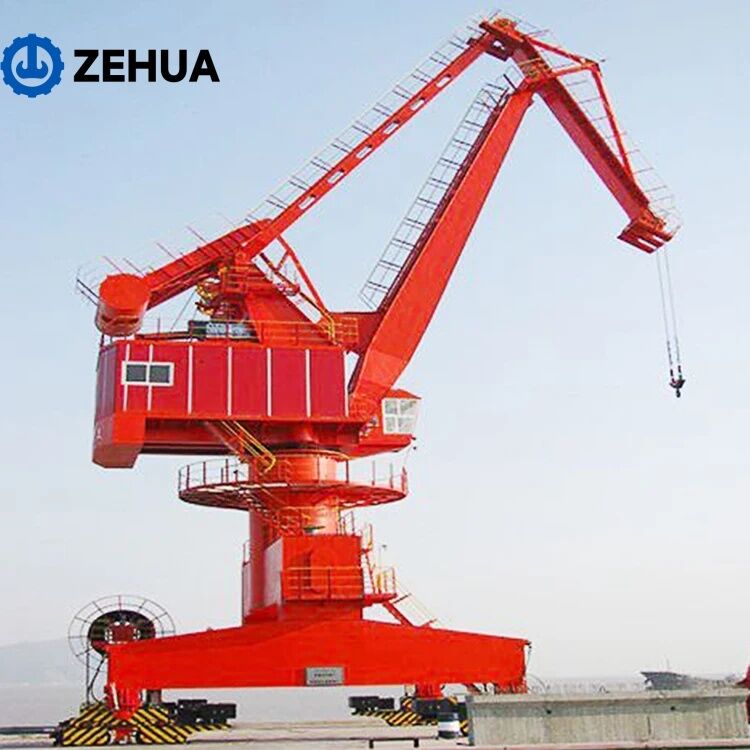

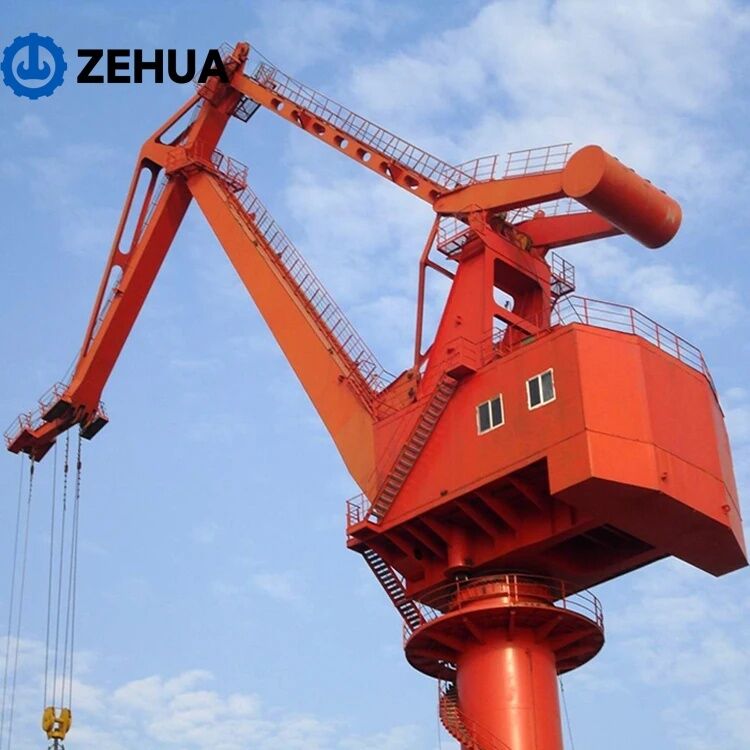

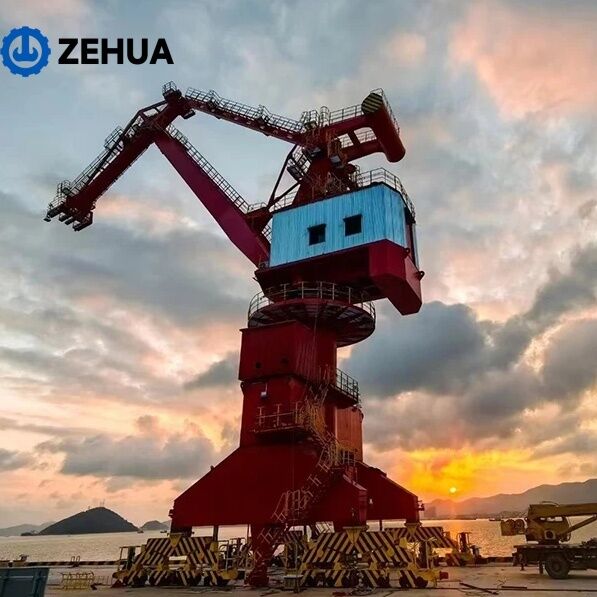

  • Tipo a Quattro Aste: Impiega un sistema di braccio a leve combinate che mantiene il movimento orizzontale del carico durante le operazioni di sollevamento. Questo design minimizza le variazioni di elevazione del carico, garantisce un movimento fluido e riduce il consumo energetico durante il funzionamento continuo.

• Assiemi Principali: Consiste in una struttura a portale viaggiante su rotaia, una torretta girevole, un braccio a traliccio o a cassone, una cabina macchine che ospita recipienti a pressione, riduttori e motori di azionamento, una cabina operatore chiusa e controlli elettrici PLC centralizzati.

Caratteristiche Principali

• Struttura Robusta: Telaio in acciaio strutturale ad alta resistenza classificato per cicli di lavoro da A5 a A8, in grado di sopportare pesi morti fino a 45.026 kg.

• Elevate Prestazioni di Sicurezza: Dotato di interruttori di finecorsa di sovraccarico, morsetti per rotaie anti-tempesta, frenatura di emergenza, protezione dei recipienti a pressione e sensori anticollisione.

• Controllo Preciso del Carico: Azionato da un sistema PLC con sollevamento a velocità variabile per un posizionamento preciso a micro-velocità su raggi fino a 100 metri.

• Manutenzione Semplice: Alloggiamento macchine ergonomico con cuscinetti, riduttori, motori accessibili e punti di lubrificazione centralizzati.

• Lunga Durata di Vita: Progettato con rivestimenti multistrato di grado marino e componenti di azionamento per impieghi gravosi per resistere ad ambienti costieri difficili.

• Efficienza Energetica: Il sollevamento a quattro aste riduce il movimento verticale del carico, abbassando il consumo di energia del motore durante i cicli ad alta frequenza.

Specifiche Tecniche

Applicazioni

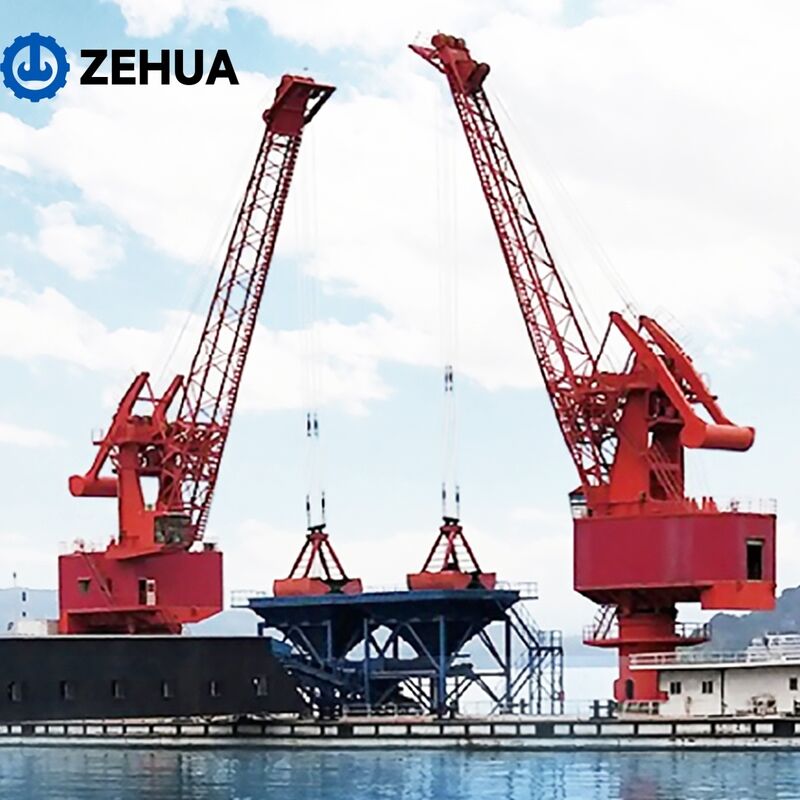

• Porti e Terminali Marittimi: Gestisce in modo efficiente il carico di container, il trasferimento di merci breakbulk e lo scarico di navi lungo i binari della banchina.

• Cantieri Navali: Assiste nel posizionamento di blocchi di scafo, lastre d'acciaio pesanti e assemblaggio di navi lungo bacini di carenaggio e scali.

• Siderurgici: Trasferisce pesanti bobine d'acciaio, billette strutturali e rottami metallici grezzi attraverso aree di stoccaggio esterne.

• Magazzini e Logistica Merci: Collega i binari ferroviari con le aree di stoccaggio per ottimizzare la distribuzione intermodale di container e merci.

• Centrali Elettriche: Scarica turbine pesanti, caldaie, generatori e trasformatori di grandi dimensioni presso i cortili di ricezione sul lungomare.

• Industria Mineraria: Gestisce il trasferimento di minerali sfusi e lo stoccaggio di attrezzature minerarie pesanti presso terminali costieri e fluviali.

Perché Scegliere Zehua

• Esperienza Professionale nella Produzione di Gru: Zehua è un produttore diretto di gru originali con anni di ingegneria specializzata in gru a ponte, carriponte, gru a braccio e carriponte.

• Capacità di Progettazione Personalizzata: Personalizziamo configurazioni del braccio (a braccio singolo o a quattro aste), scartamenti dei binari, altezze di sollevamento e capacità di carico (incluse opzioni per gru da 40t) in base alle condizioni del vostro sito.

• Standard di Qualità Internazionali: La progettazione, la fabbricazione e il collaudo delle attrezzature sono conformi agli standard FEM, DIN, IEC, AWS e agli standard di produzione nazionali.

• Stretta Ispezione di Qualità: Collaudo completo in fabbrica con Rapporti di Prova Macchine certificati e ispezioni video in uscita fornite prima della spedizione.

• Supporto Post-Vendita: Supportato da una garanzia di 1 anno, supporto tecnico remoto globale, guida alla messa in servizio in loco e fornitura di pezzi di ricambio a lungo termine.

Installazione e Manutenzione

• Requisiti di Installazione: Le banchine o le fondamenta del cortile devono presentare binari d'acciaio allineati e classificati per carichi pesanti delle ruote, accesso standard all'alimentazione di rete ad alta tensione e supporto di gru mobili durante il montaggio.

• Punti di Ispezione Giornaliera: Ispezionare funi metalliche, sistemi frenanti, lubrificazione del riduttore di rotazione, finecorsa, morsetti per rotaie e risposte di controllo prima di ogni turno.

• Raccomandazioni di Manutenzione: Controllare regolarmente i livelli dell'olio del riduttore, ispezionare le spazzole del motore, monitorare i registri diagnostici del PLC e mantenere la vernice protettiva anticorrosione.

• Disponibilità di Pezzi di Ricambio: Zehua dispone di pezzi di ricambio originali di fabbrica, inclusi cuscinetti, set di ingranaggi, motori, componenti per recipienti a pressione e moduli elettrici, per una rapida spedizione globale.

Domande Frequenti (FAQ)

D: Qual è la capacità di sollevamento e il raggio di lavoro di un carroponte su rotaia Zehua?

R: I carriponte su rotaia Zehua offrono una capacità di carico nominale da 20 a 100 tonnellate (inclusi modelli standard come 20 tonnellate e 70 tonnellate) e un raggio di lavoro flessibile che si estende da 8,5 m a 100 m.

D: In cosa differiscono i carriponte a braccio singolo e a quattro aste?

R: I carriponte a braccio singolo presentano una struttura semplice, un peso morto ridotto e un'elevata efficienza in termini di costi. I carriponte a quattro aste mantengono una traiettoria di carico orizzontale durante il sollevamento, minimizzando gli spostamenti di elevazione e riducendo il consumo energetico durante la movimentazione continua di carichi sfusi pesanti.

D: Zehua fornisce ispezioni video e supporto tecnico per l'installazione?

R: Sì. In qualità di produttore diretto di gru, Zehua fornisce Rapporti di Prova Macchine certificati, ispezioni video in uscita, guida remota all'installazione, assistenza alla messa in servizio in loco e formazione degli operatori.

D: Quanto tempo richiede l'installazione di un carroponte su rotaia in loco?

R: Il montaggio in cantiere, l'allineamento delle rotaie e il collaudo di carico richiedono tipicamente da 3 a 6 settimane, a seconda della prontezza delle fondamenta del cortile, delle condizioni meteorologiche e della disponibilità di attrezzature di sollevamento in loco.
